详解日本TOWA料位开关的脉冲触点信号电路接线注意事项
更新时间:2024-12-16 14:10:44    提交时间:2022-04-02 17:27:40    浏览次数:28

PRL-100系列阻旋式料位开关指示灯/脉冲触点信号电路的接线方法如下:

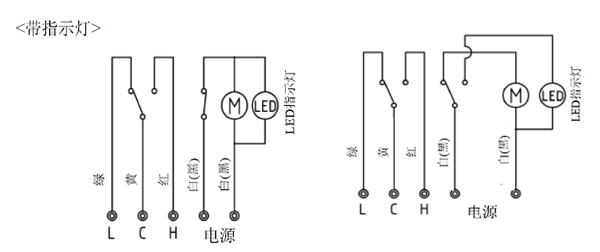

1、带指示灯系列

-叶片旋转,指示灯亮。(当叶片旋转时,指示灯就被点亮)

-叶片停止旋转。

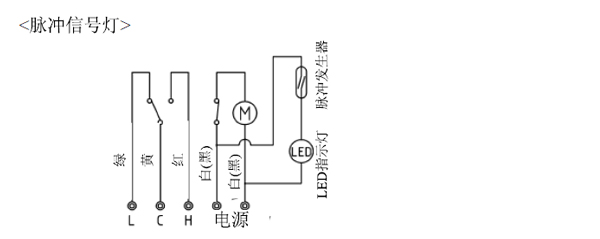

2、脉冲信号灯

叶片旋转1分钟/分为6个脉冲

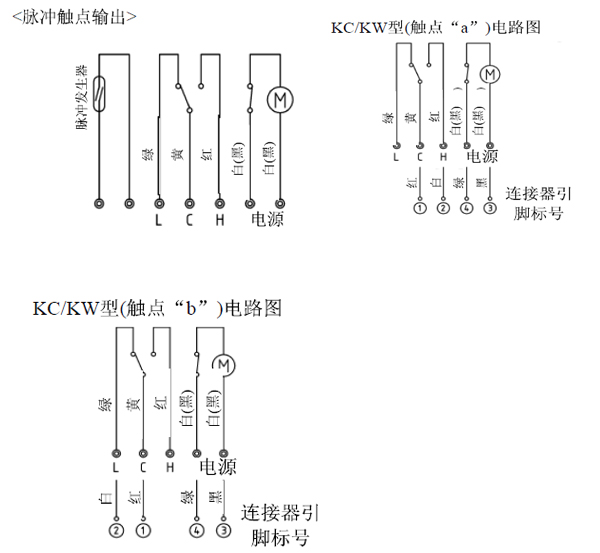

3、脉冲触点输出

叶片旋转1/分,输出6个脉冲,从内部机械机制的2P接线端子引线出来。

额定值

触点最大容量:25W

最大开关电压:1000V DC

最大开关电流:1A


4、带连接器

室内(型号:PRL-100KC

室外(型号:PRL-100KW

触点a和触点b用于触点输出连接。请划定触点并且接线正确以便应用。在室外环境中所用的连接器是防水类型的。
